Wie bestimmt man den Elastizitätsmodul eines Chromstabs?

Als Lieferant von Chromstäben ist das Verständnis des Elastizitätsmoduls dieser Stäbe von entscheidender Bedeutung. Der Elastizitätsmodul, auch Elastizitätsmodul genannt, ist eine grundlegende Eigenschaft von Materialien, die deren Steifigkeit beschreibt. Sie ist definiert als das Verhältnis von Spannung zu Dehnung innerhalb der Elastizitätsgrenze eines Materials. Im Zusammenhang mit Chromstäben hilft die Bestimmung des Elastizitätsmoduls bei der Beurteilung ihrer Leistung in verschiedenen Anwendungen, beispielsweise in Hydraulikzylindern, Automobilkomponenten und Industriemaschinen.

Theoretischer Hintergrund

Der Elastizitätsmodul (E) ergibt sich aus der Formel (E=\frac{\sigma}{\epsilon}), wobei (\sigma) die Spannung und (\epsilon) die Dehnung ist. Spannung ist die pro Flächeneinheit ausgeübte Kraft ((\sigma = \frac{F}{A})) und Dehnung ist das Verhältnis der Längenänderung ((\Delta L)) zur ursprünglichen Länge ((L_0)) des Materials ((\epsilon=\frac{\Delta L}{L_0})).

Um den Elastizitätsmodul eines Chromstabs zu bestimmen, müssen wir die Spannung und Dehnung unter kontrollierten Belastungsbedingungen messen. Dies erfolgt typischerweise durch einen Zugversuch, bei dem eine allmählich zunehmende Zugkraft auf den Stab ausgeübt wird, bis dieser seine Elastizitätsgrenze erreicht.

Experimenteller Aufbau

Der erste Schritt zur Bestimmung des Elastizitätsmoduls eines Chromstabs besteht in der Vorbereitung des Prüfkörpers. Der Stab sollte gemäß den relevanten Standards, wie z. B. ASTM E8 für metallische Werkstoffe, auf eine bestimmte Länge und einen bestimmten Durchmesser bearbeitet werden. Die Enden der Stange sind normalerweise mit einem Gewinde versehen oder so bearbeitet, dass sie in die Griffe der Prüfmaschine passen.

Mit einer Universalprüfmaschine wird die Zugkraft auf den Stab aufgebracht. Die Maschine ist mit einer Kraftmessdose zur Messung der aufgebrachten Kraft und einem Extensometer zur Messung der Längenänderung der Stange ausgestattet. Der Dehnungsmesser wird auf einer bestimmten Messlänge am Stab befestigt. Dabei handelt es sich um die Länge, über die die Dehnung gemessen wird.

Durchführung des Zugversuchs

Vor Beginn des Tests werden die anfängliche Länge ((L_0)) und der Durchmesser ((d)) des Stabs mit einem Mikrometer oder einem Messschieber gemessen. Anschließend wird die Querschnittsfläche ((A=\frac{\pi d^2}{4})) des Stabes berechnet.

Der Stab wird in die Spannvorrichtungen der Prüfmaschine eingelegt und der Dehnungsmesser auf der Messlänge am Stab befestigt. Die Prüfmaschine wird dann so eingestellt, dass sie eine konstante Belastungsrate ausübt, typischerweise im Bereich von 0,001 bis 0,005 Zoll/min für Metalle.

Während die Kraft ausgeübt wird, zeichnet die Kraftmessdose die ausgeübte Kraft ((F)) auf, und das Extensometer zeichnet die Längenänderung ((\Delta L)) der Stange auf. Die Spannung ((\sigma=\frac{F}{A})) und die Dehnung ((\epsilon = \frac{\Delta L}{L_0})) werden an jedem Datenpunkt berechnet.

Der Versuch wird fortgesetzt, bis der Stab seine Elastizitätsgrenze erreicht, was durch eine Abweichung vom linearen Zusammenhang zwischen Spannung und Dehnung angezeigt wird. Die Daten werden dann auf einer Spannungs-Dehnungs-Kurve aufgetragen, wobei die Spannung auf der y-Achse und die Dehnung auf der x-Achse aufgetragen ist.

Analysieren der Daten

Der Elastizitätsmodul wird aus der Steigung des linearen Teils der Spannungs-Dehnungs-Kurve bestimmt. Im elastischen Bereich ist die Beziehung zwischen Spannung und Dehnung linear und die Steigung dieser Linie stellt den Elastizitätsmodul dar.

Wir können eine lineare Regressionsanalyse verwenden, um eine gerade Linie an die Datenpunkte im elastischen Bereich anzupassen. Die Steigung dieser Linie ist der Elastizitätsmodul des Chromstabs.

Es ist wichtig zu beachten, dass der Elastizitätsmodul eine Materialeigenschaft ist und unabhängig von der Größe und Form der Probe ist. Allerdings können Faktoren wie die Qualität der Verchromung, die Wärmebehandlung des Stabes und das Vorhandensein von Verunreinigungen den Elastizitätsmodul beeinflussen.

Faktoren, die den Elastizitätsmodul von Chromstäben beeinflussen

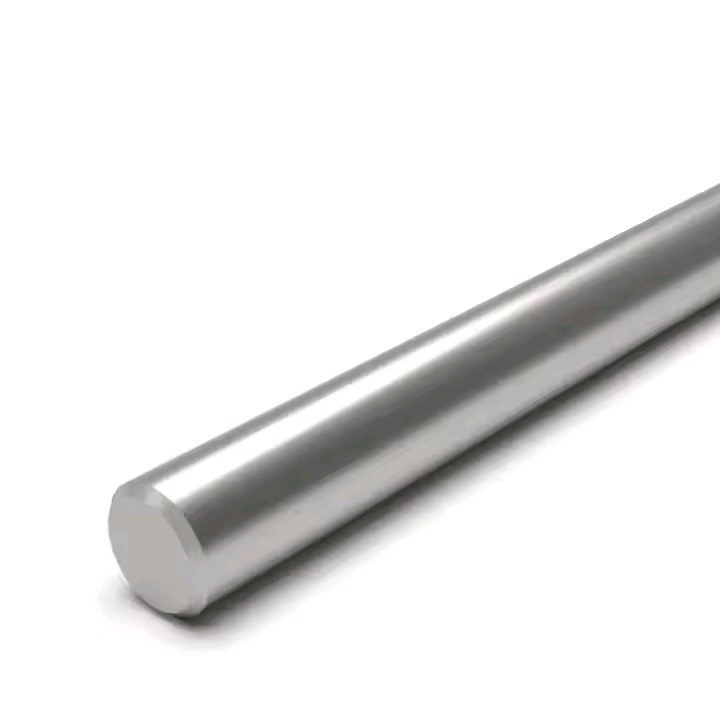

• Materialzusammensetzung: Das Grundmaterial des Chromstabs, beispielsweise Stahl oder Edelstahl, hat einen erheblichen Einfluss auf den Elastizitätsmodul. Zum Beispiel,Kolbenstange aus Edelstahl 304hat einen anderen Elastizitätsmodul als ein Stab aus Kohlenstoffstahl.
• Verchromt: Auch die Dicke und Qualität der Verchromung kann den Elastizitätsmodul beeinflussen. Eine dickere oder gleichmäßigere Verchromung kann die Steifigkeit der Stange in gewissem Maße erhöhen.
• Wärmebehandlung: Wärmebehandlungsprozesse wie Glühen, Abschrecken und Anlassen können die Mikrostruktur des Stabes verändern und somit seinen Elastizitätsmodul beeinflussen. Zum Beispiel einPräzisionsverchromte Kolbenstange aus CK 45-StahlEin ordnungsgemäß wärmebehandelter Stab kann einen anderen Elastizitätsmodul aufweisen als ein unbehandelter Stab.
• Verunreinigungen und Mängel: Das Vorhandensein von Verunreinigungen wie Schwefel oder Phosphor und Defekten wie Rissen oder Hohlräumen kann den Elastizitätsmodul des Stabes verringern.

Wichtigkeit der Kenntnis des Elastizitätsmoduls

Die Kenntnis des Elastizitätsmoduls eines Chromstabs ist aus mehreren Gründen wichtig:

• Design und Technik: Ingenieure nutzen den Elastizitätsmodul, um Komponenten zu konstruieren, die den erwarteten Belastungen ohne übermäßige Verformung standhalten können. Beispielsweise bei der Gestaltung einesCK45 ST52 Zylinder Doppelkolbenstange, der Elastizitätsmodul wird verwendet, um die Durchbiegung der Kolbenstange unter einer bestimmten Last zu berechnen.
• Qualitätskontrolle: Die Messung des Elastizitätsmoduls ist ein wichtiger Bestandteil der Qualitätskontrolle im Herstellungsprozess. Es stellt sicher, dass die Chromstangen den erforderlichen Spezifikationen und Leistungsstandards entsprechen.
• Materialauswahl: Der Elastizitätsmodul kann verwendet werden, um verschiedene Materialien zu vergleichen und das am besten geeignete für eine bestimmte Anwendung auszuwählen. Wenn beispielsweise ein Material mit hoher Steifigkeit erforderlich ist, sollte ein Material mit einem hohen Elastizitätsmodul gewählt werden.

Abschluss

Die Bestimmung des Elastizitätsmoduls eines Chromstabs ist ein entscheidender Schritt zum Verständnis seiner mechanischen Eigenschaften und Leistung. Durch die Durchführung eines Zugversuchs und die Analyse der Spannungs-Dehnungs-Daten können wir den Elastizitätsmodul des Stabs genau messen.

Als Lieferant von Chromstäben sind wir bestrebt, qualitativ hochwertige Produkte mit gut charakterisierten mechanischen Eigenschaften bereitzustellen. Unser Expertenteam kann Sie bei der Auswahl des richtigen Chromstabs für Ihre spezifische Anwendung basierend auf seinem Elastizitätsmodul und anderen Eigenschaften unterstützen. Wenn Sie am Kauf von Chromstäben interessiert sind oder Fragen zu deren mechanischen Eigenschaften haben, können Sie sich gerne für weitere Gespräche und Beschaffungsverhandlungen an uns wenden.

Referenzen

• ASTM E8 – 16a, „Standardtestmethoden für die Spannungsprüfung metallischer Materialien“.
• Callister, WD, & Rethwisch, DG (2017). Materialwissenschaft und Werkstofftechnik: Eine Einführung. Wiley.
• Shackelford, JF (2016). Einführung in die Materialwissenschaft für Ingenieure. Pearson.
